¶ Сборка хотэнда с датчиком давления

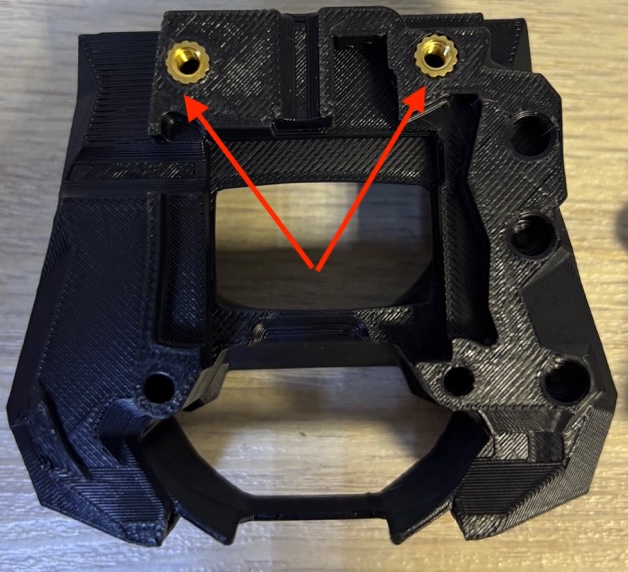

Вплавляем 2 гайки

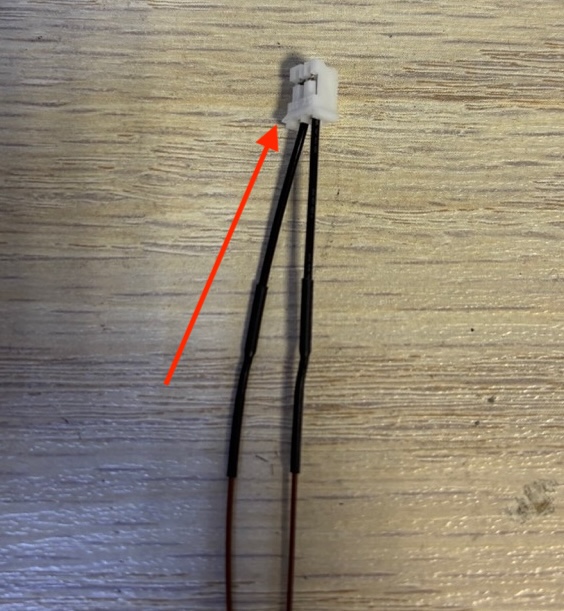

Меняем разъём на датчике температуры хотэнда

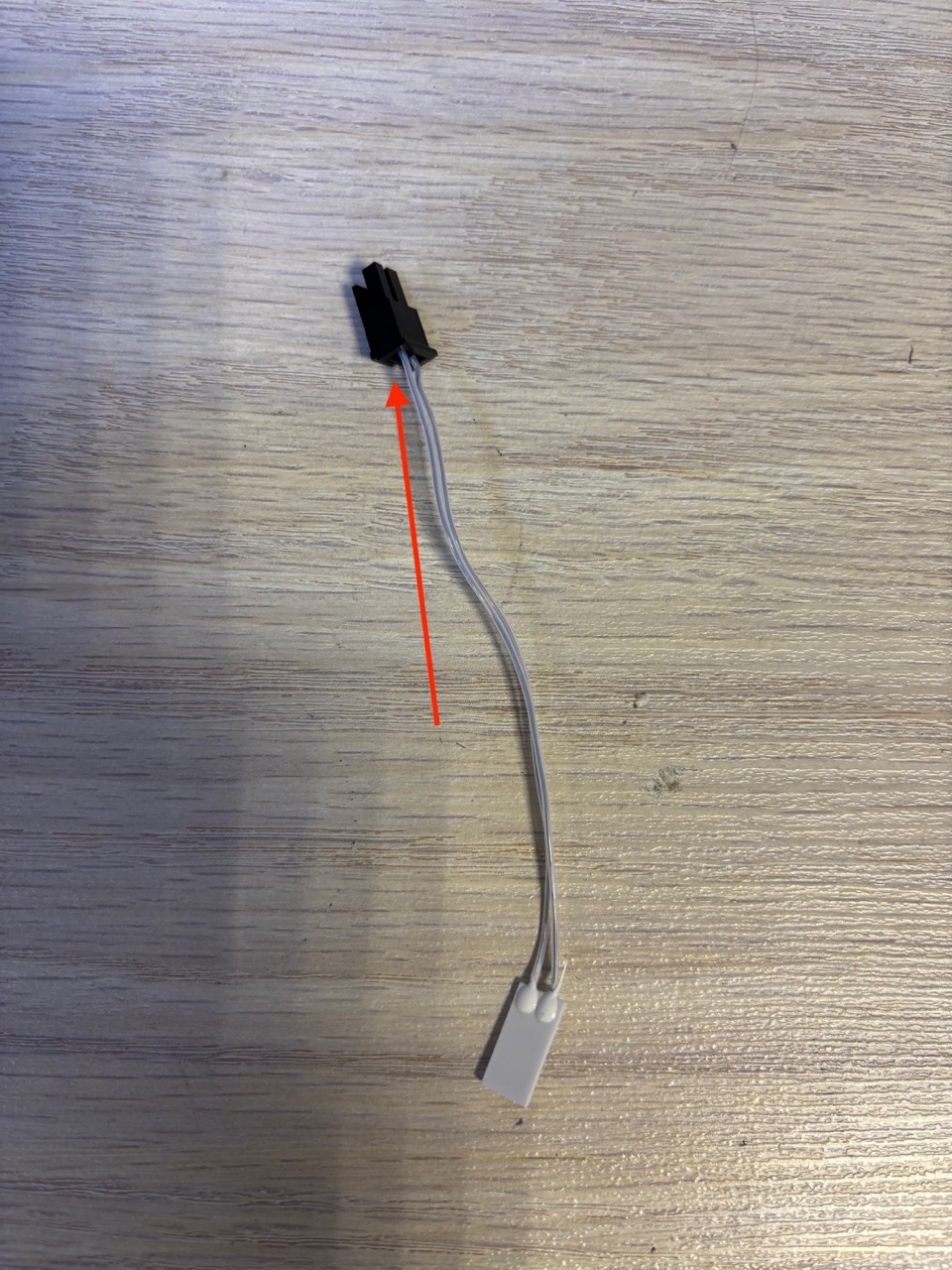

Меняем разъём на нагревателе хотэнда

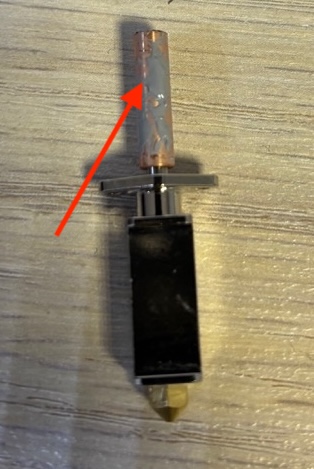

Наносим термопасту на горло, стараемся сделать так, что бы термопаста не оказалась внутри горла.
Вставляем хитблок в радиатор. Проверяем, что бы хитблок был правильно повёрнут и после сборки провода проходили там, где нужно.

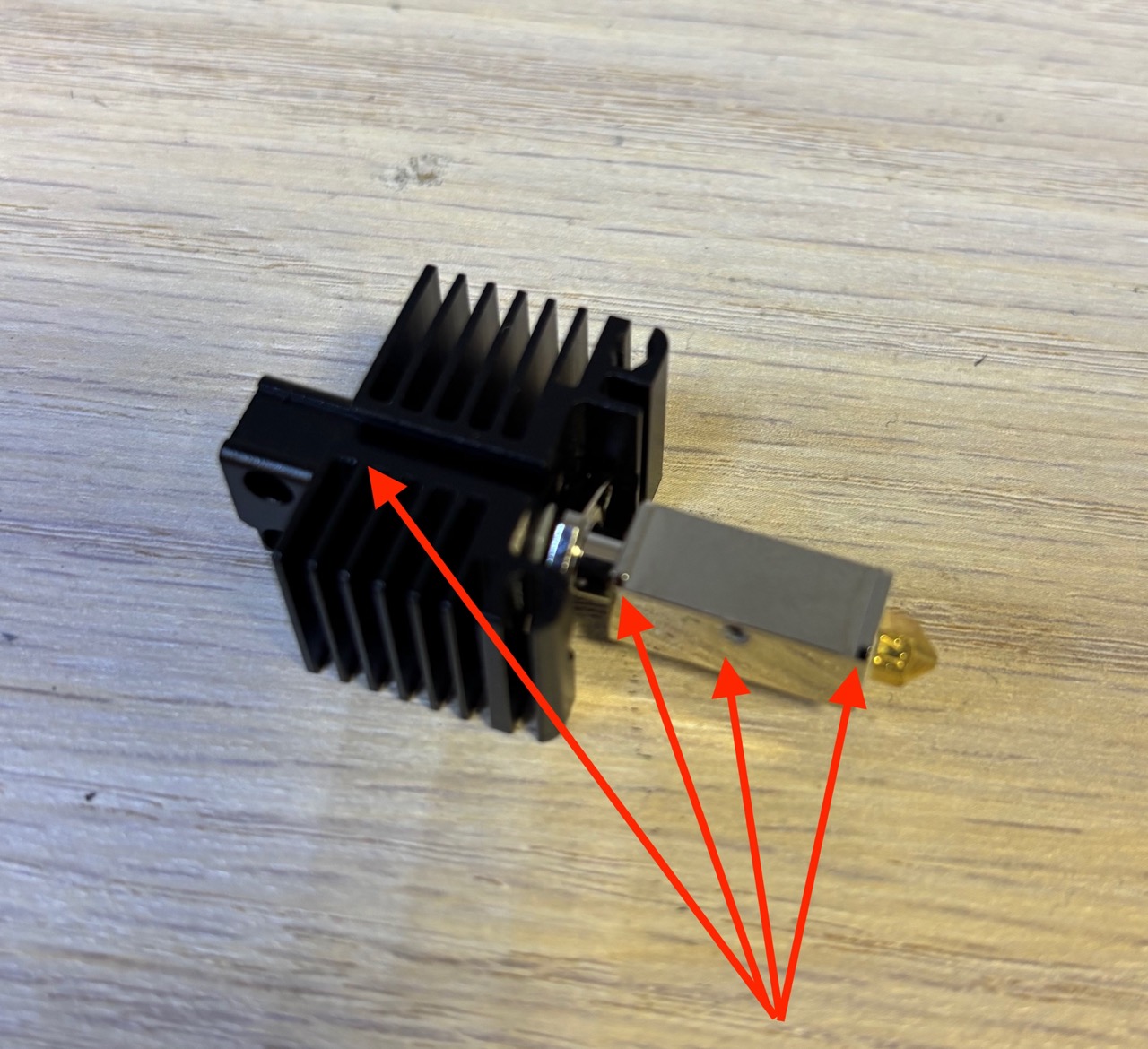

Закручиваем болты крепления хетблока. Стараемся закручивать равномерно, что бы не произошло искривление. Тянем плотно, но без фанатизма, что бы не сорвать резьбу.

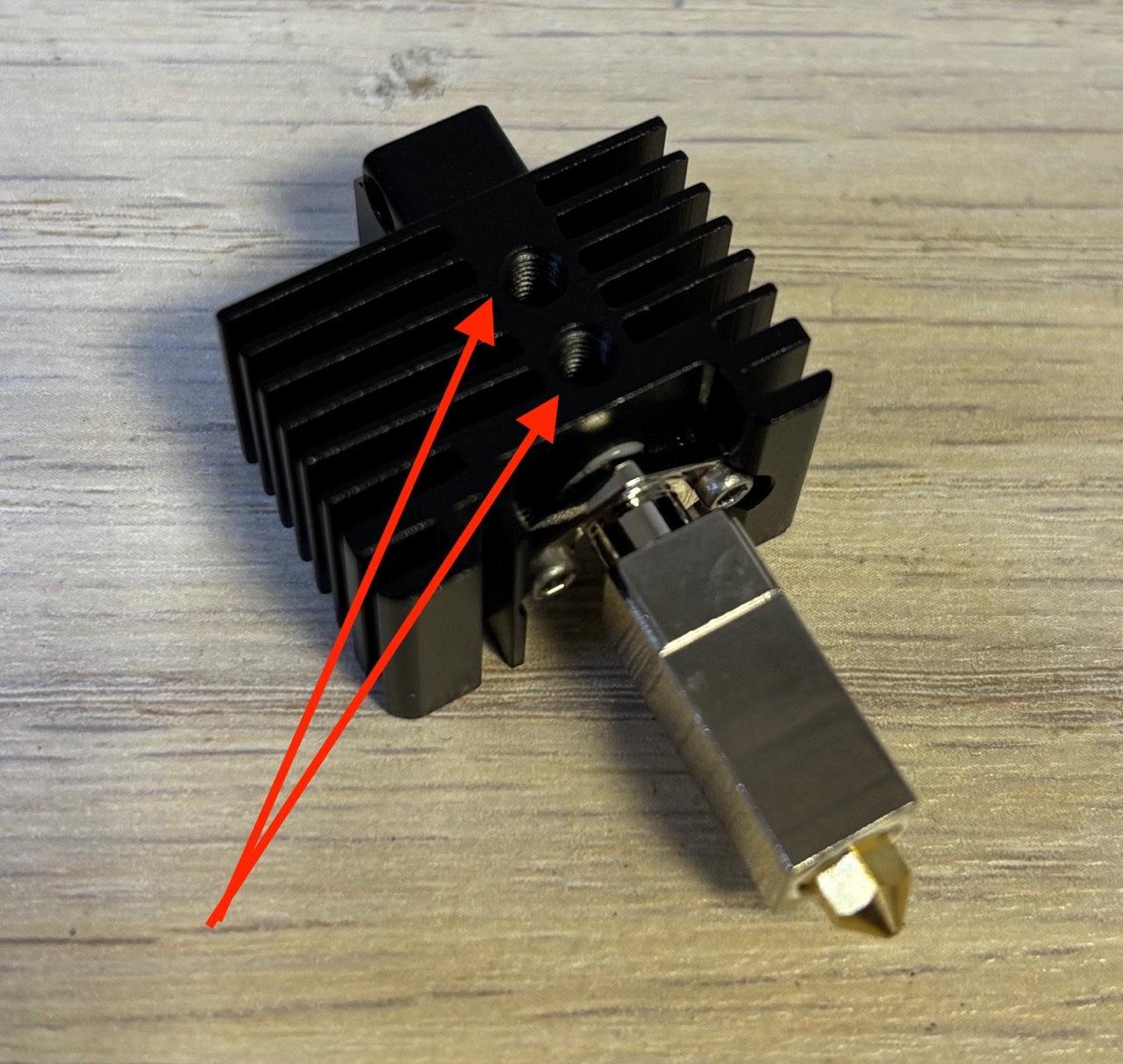

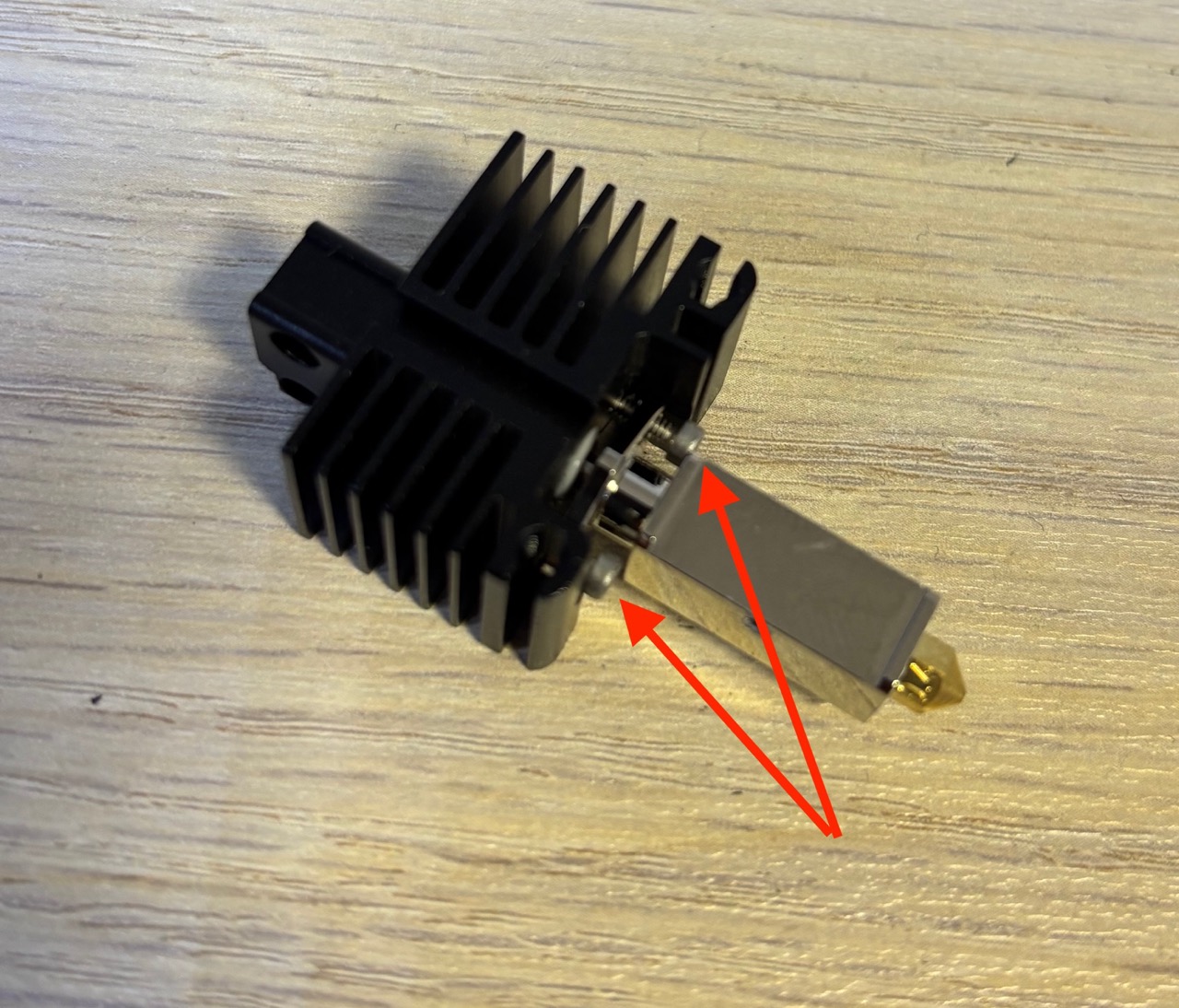

Переворачиваем хотэнд и закручиваем две шпильки. Так же тянем их плотно, но без фанатизма, что бы не промять горло.

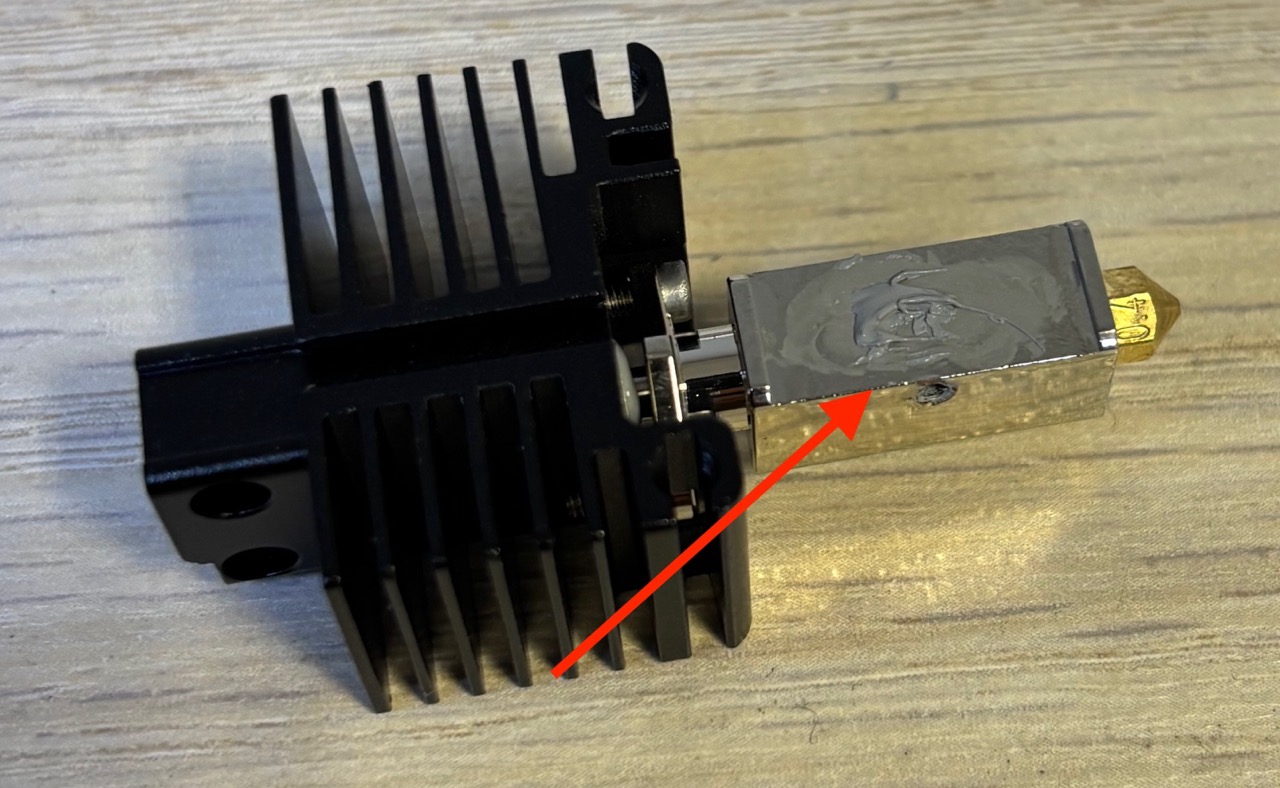

Наносим термопасту на хетблок.

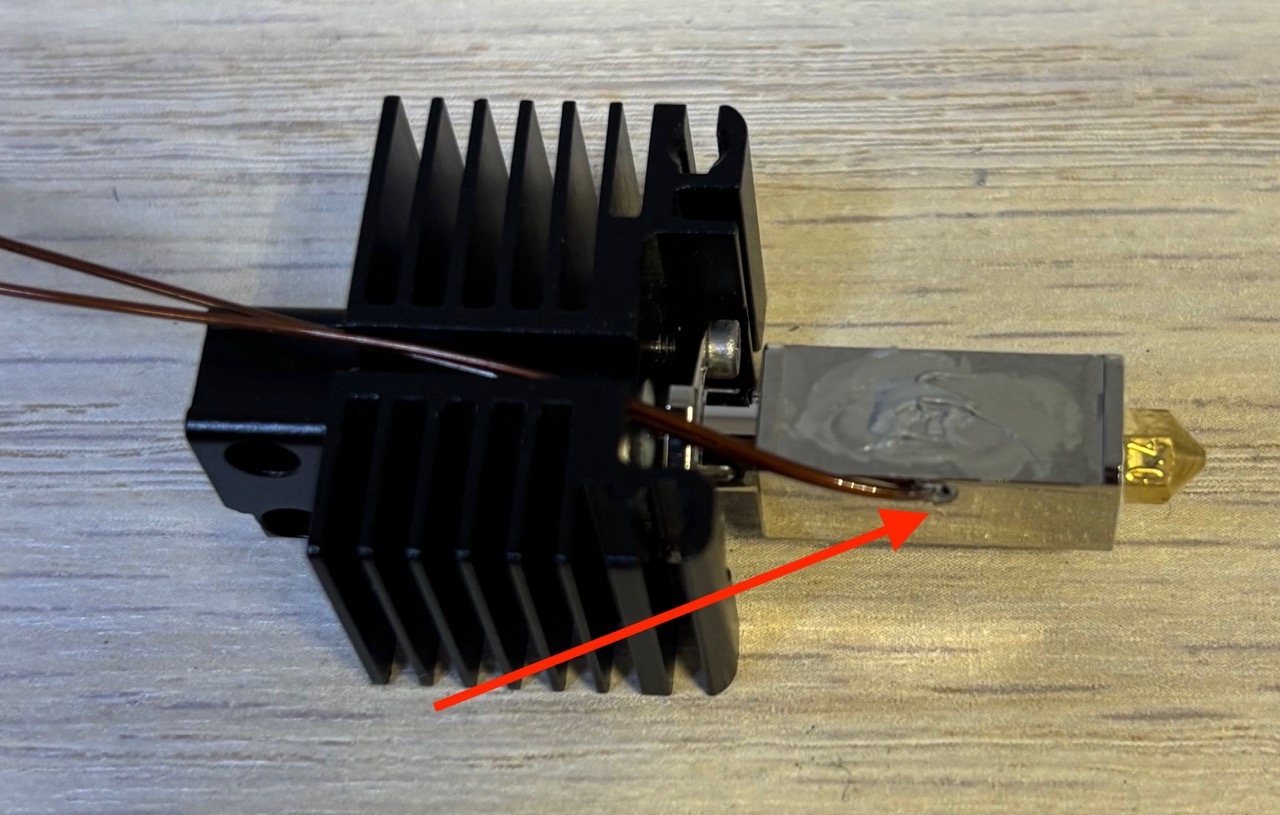

Вставляем датчик температуры, предварительно так же нанеся на него термопасту.

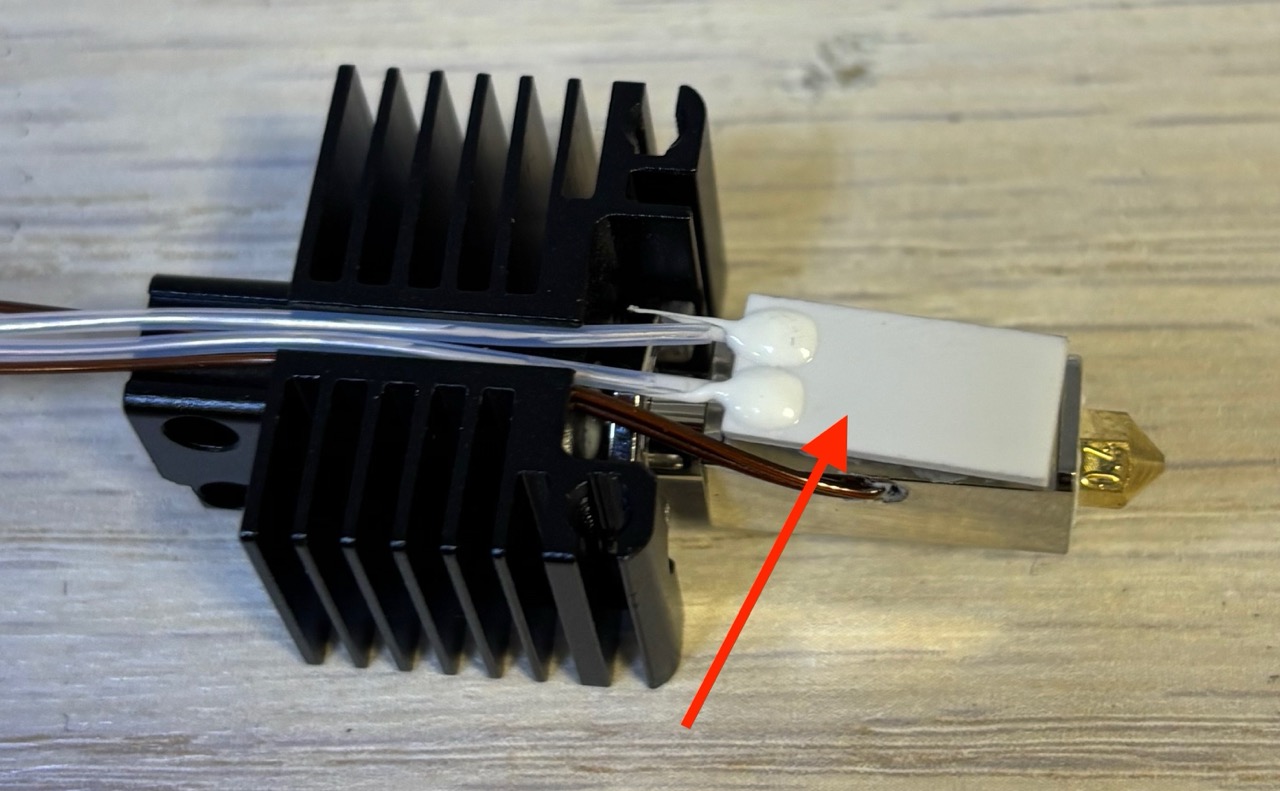

Устанавливаем нагреватель. Он просто ставиться между двумя выступами хетблока.

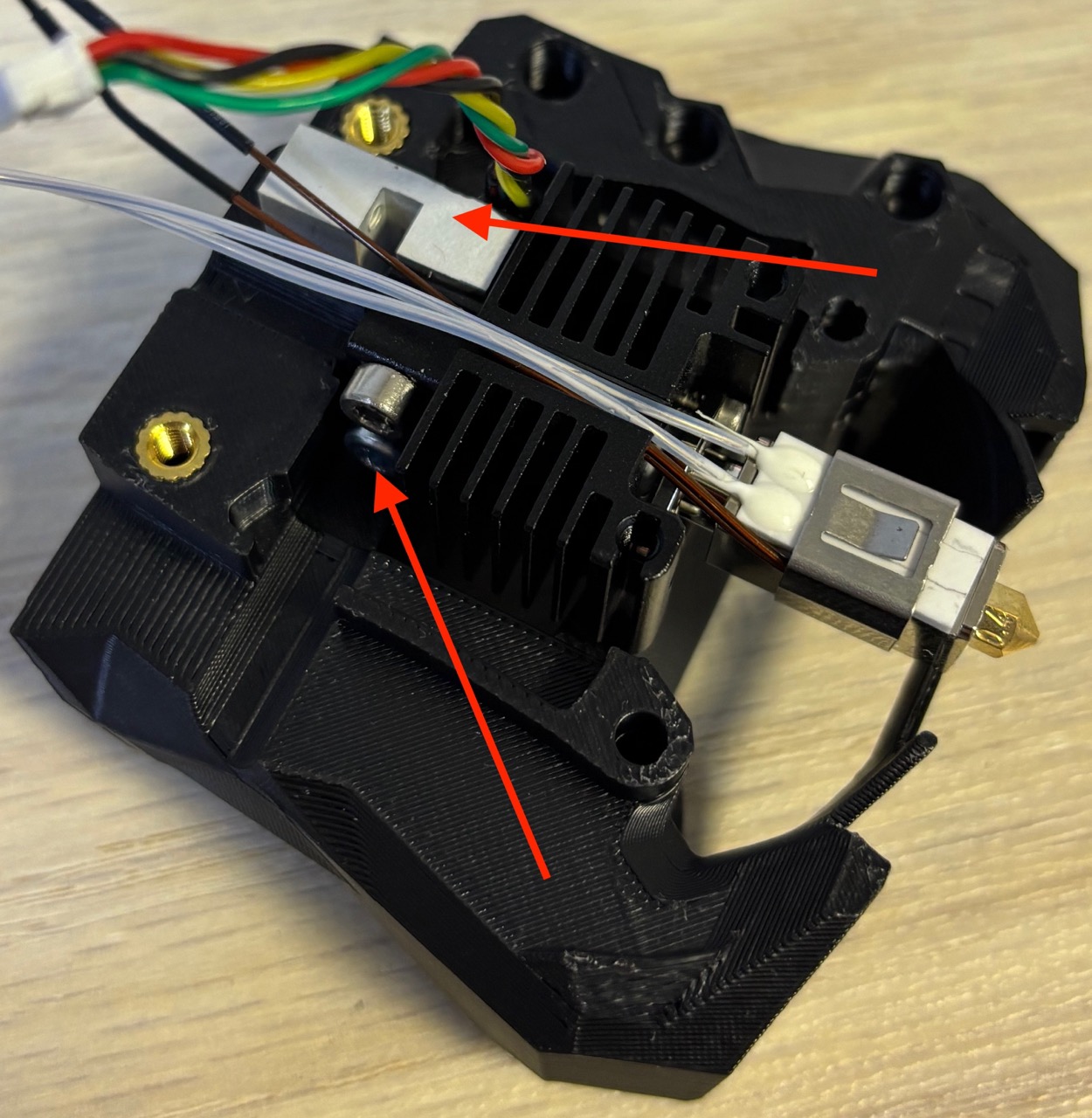

Прикручиваем хотэнд в сборе к тензодатчику с использованием винтов М3х12, устанавливаем в держатель. Обратите внимание, тут нельзя использовать более длинные винты, иначе вы повредите датчик.

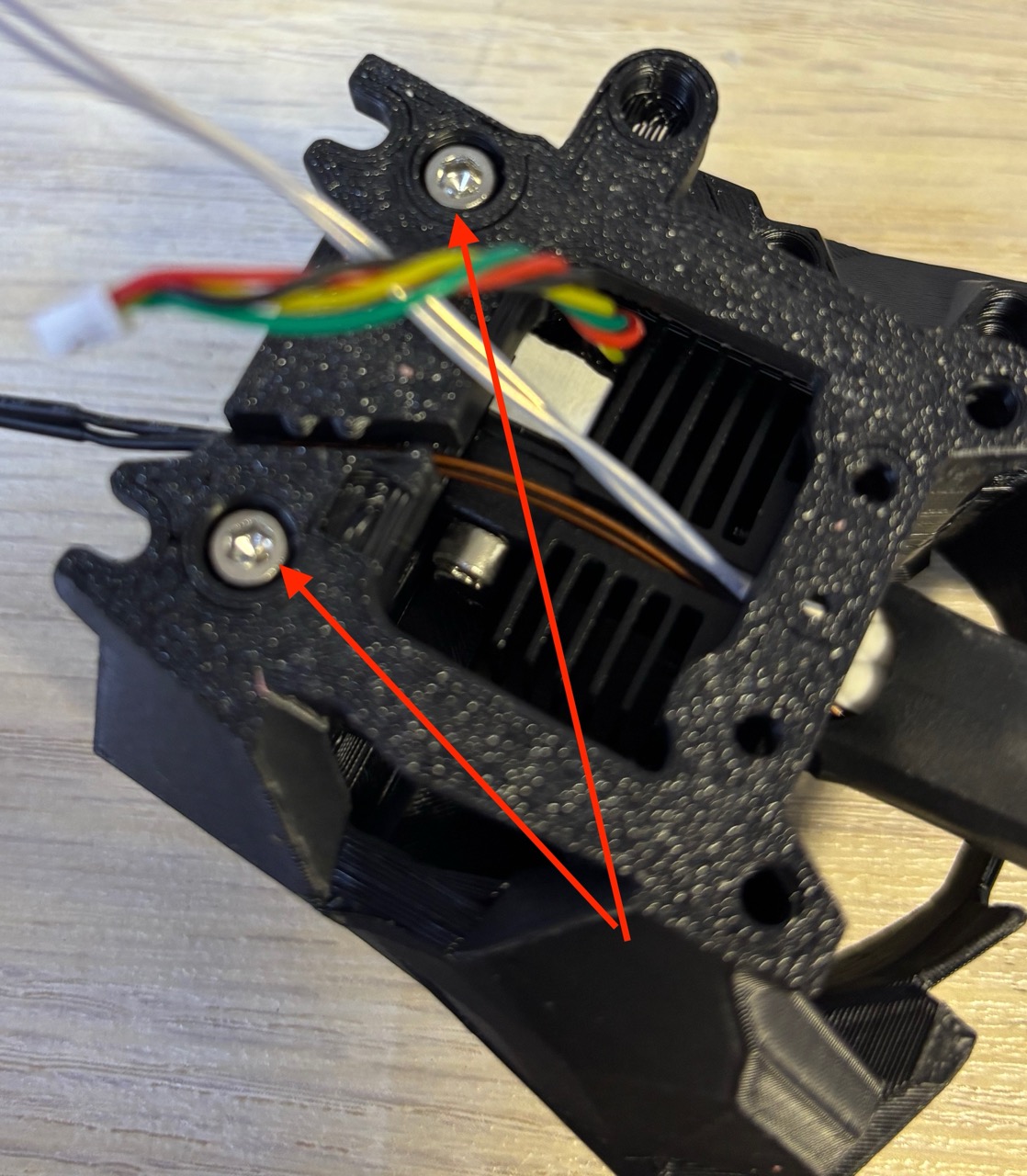

Устанавливаем крышку и прикручиваем её на винты М3х16

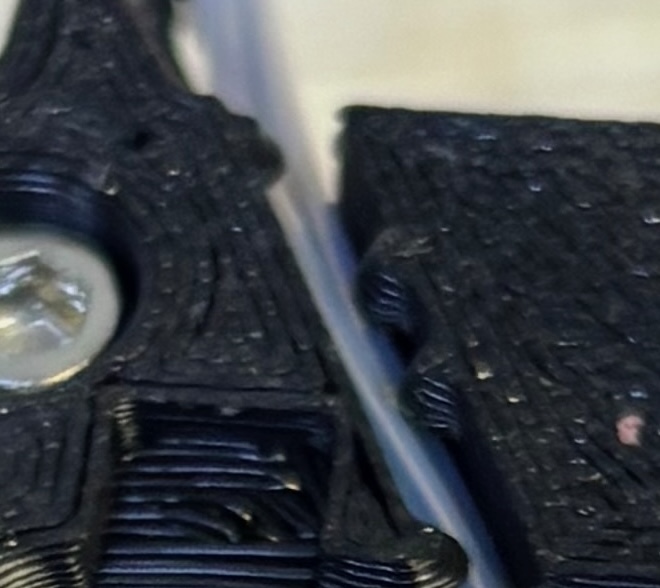

Укладываем провода

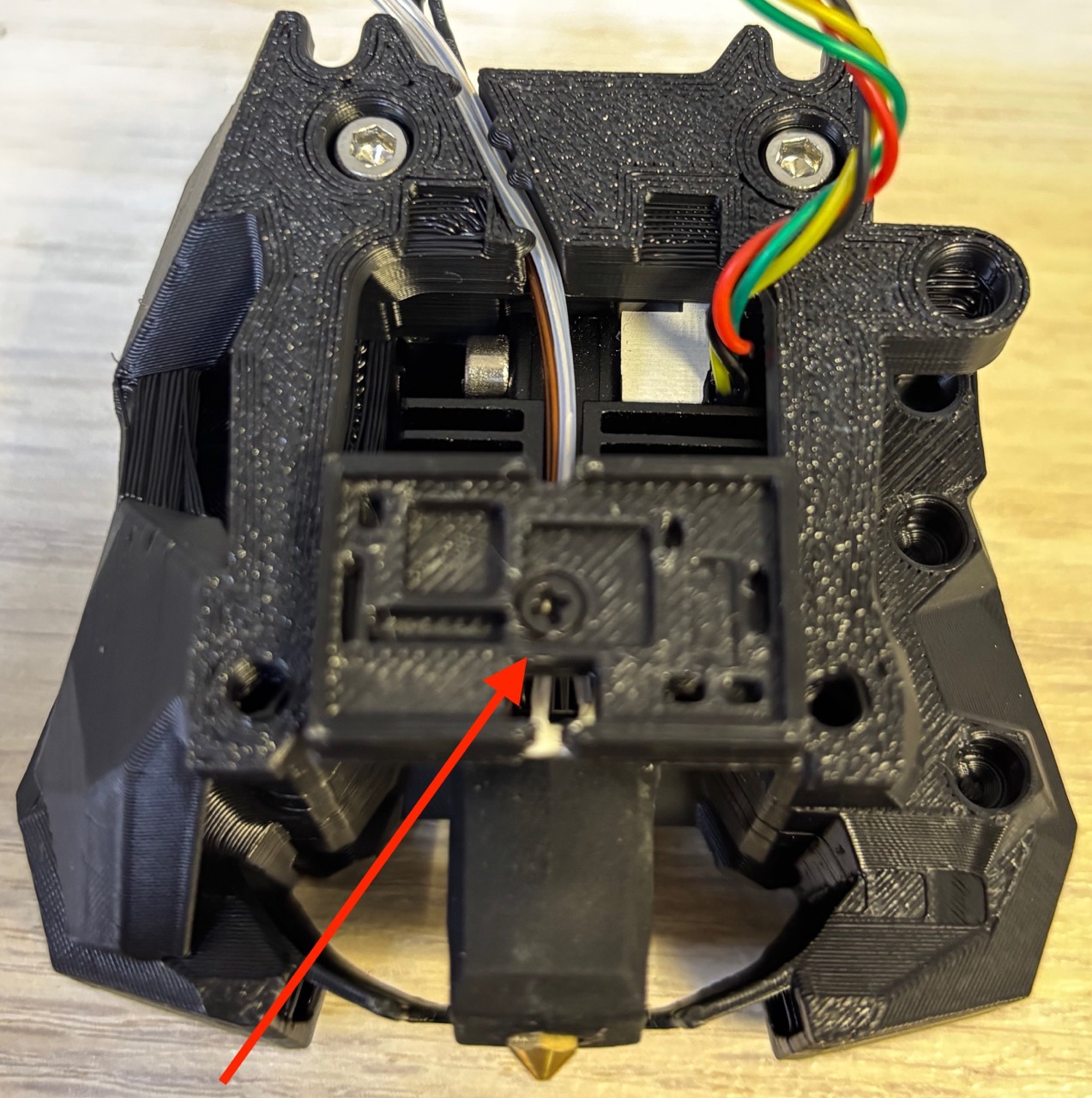

Устанавливаем держатель платы датчика, прикручиваем его на один винт

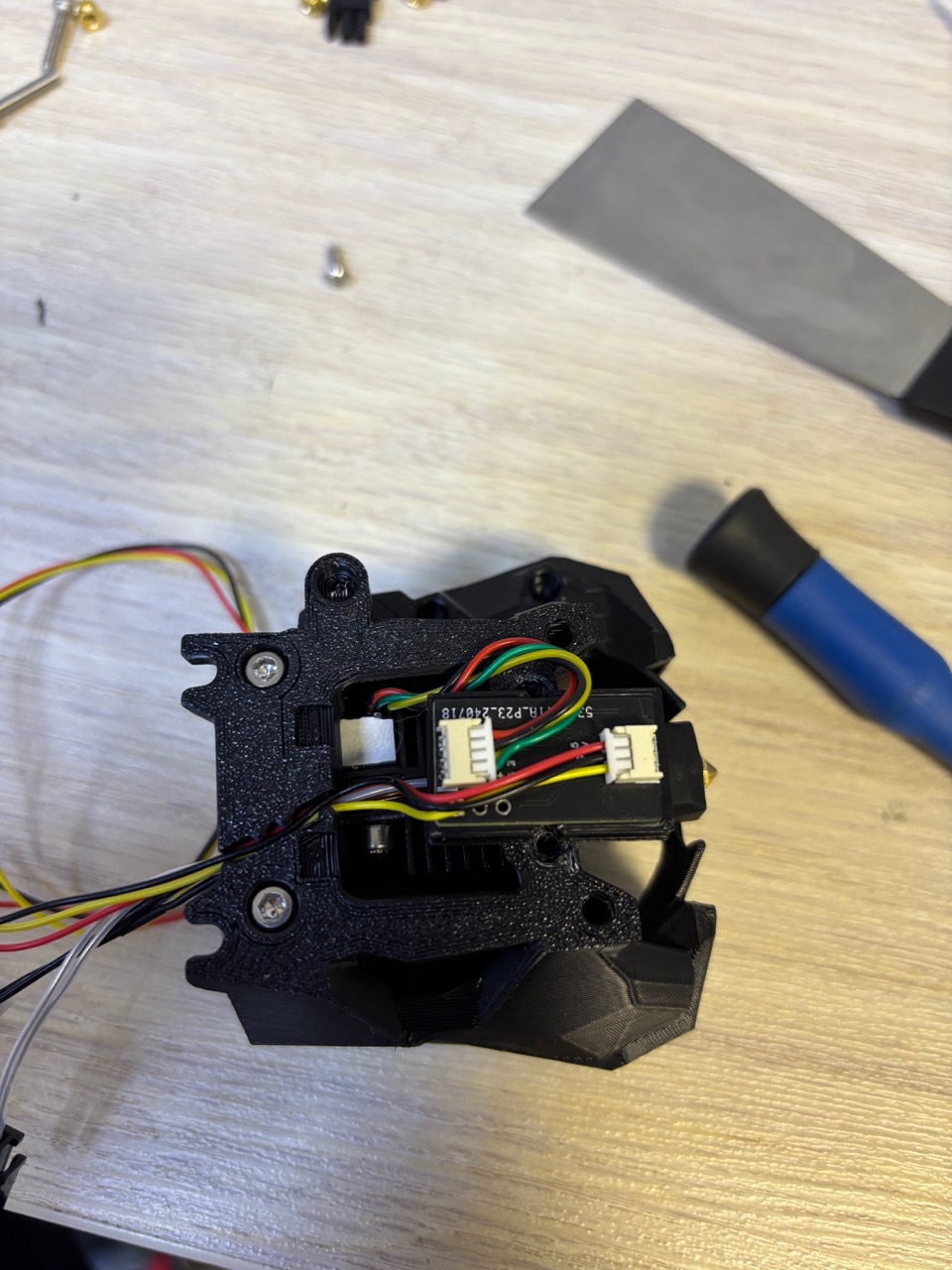

Устанавливаем плату и выводим проводку
¶ Подключение датчика

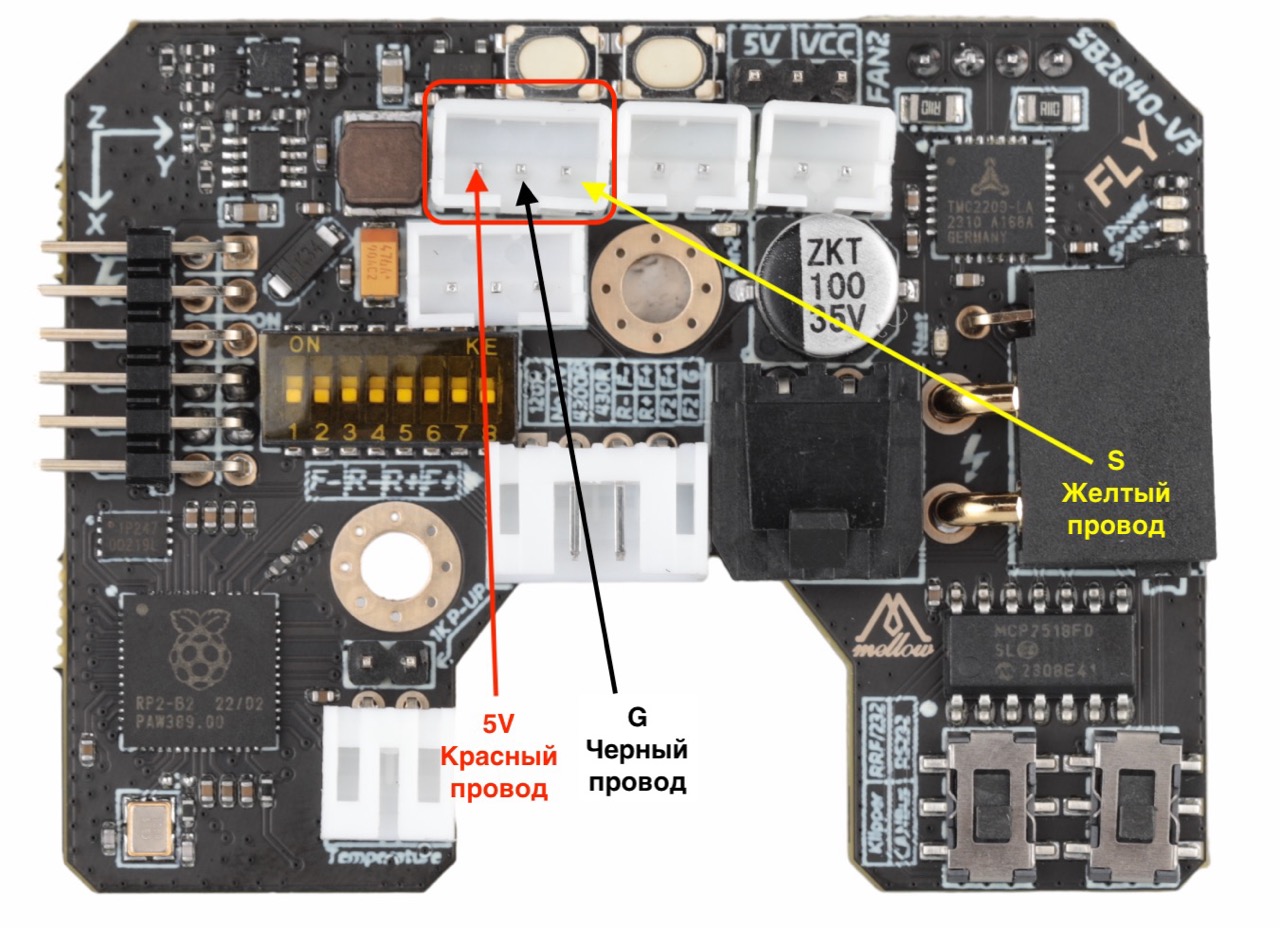

Датчик подключается прямо в разъём пробы на плате Fly SB-2040V3
